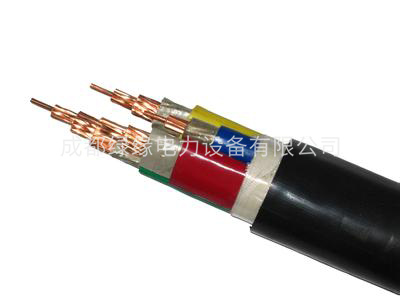

KVVP2 6×0.75-8×0.75控制電纜
一、產品介紹
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽繞包屏蔽控制電纜鋪設在大磁場室內、電纜內、管道、直埋、垂掛，能承受較大拉力的固定場合。
二、使用特性
1、工頻額定電壓Uo/U為450/750V或0.6/1KV。
2、電纜導體的允許的長期最高工作溫度為70℃。
3、電纜敷設時環(huán)境溫度應不低于0℃，若環(huán)境溫度低于0℃時，應對電纜進行預熱。
4、電纜的推薦允許彎曲半徑如下：
a、無鎧裝電纜，應不低于電纜外徑的6倍；
b、鎧裝后銅帶屏蔽電纜，應不低于電纜外徑的12倍；
c、屏蔽軟電纜，應不低于電纜外徑的6倍。
KVVP2 6×0.75-8×0.75控制電纜產品參數(shù)：
| 芯數(shù)×導體標稱截面 | 導體結構mm | 絕緣厚度mm | 銅帶厚度mm | 護套厚度mm | 電纜近似外徑mm | 電纜近似重量kg/km | ||||
| 450/750V | 0.6/1kv | 450/750V | 0.6/1kv | 450/750V
| 0.6/1kv | 450/750V | 0.6/1kv | |||
| 6×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.05 | 1.2 | 1.8 | 9.5 | 11.8 | 133 | 185 |
| 6×1 | 1/1.13 | 0.6 | 0.8 | 1×0.05 | 1.2 | 1.8 | 10.0 | 12.2 | 154 | 208 |
| 6×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.05 | 1.5 | 1.8 | 11.9 | 13.0 | 219 | 249 |
| 6×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.05 | 1.5 | 1.8 | 13.7 | 14.2 | 307 | 325 |
| 6×4 | 1/2.25 | 0.8 | 1.0 | 1×0.05 | 1.5 | 1.8 | 15.2 | 16.8 | 413 | 467 |
| 6×6 | 1/2.76 | 0.8 | 1.0 | 1×0.05 | 1.5 | 1.8 | 16.7 | 18.3 | 558 | 621 |
| 6×10 | 7/1.35 | 1.0 | 1.0 | 1×0.05 | 1.7 | 1.8 | 22.2 | 22.2 | 928 | 937 |
| 7×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.05 | 1.2 | 1.8 | 9.5 | 11.8 | 142 | 195 |
| 7×1 | 1/1.13 | 0.6 | 0.8 | 1×0.05 | 1.2 | 1.8 | 10.0 | 12.2 | 165 | 221 |
| 7×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.05 | 1.5 | 1.8 | 11.9 | 13.0 | 235 | 266 |
| 7×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.05 | 1.5 | 1.8 | 13.7 | 14.2 | 333 | 351 |
| 7×4 | 1/2.25 | 0.8 | 1.0 | 1×0.05 | 1.5 | 1.8 | 15.2 | 16.8 | 451 | 509 |
| 7×6 | 1/2.76 | 0.8 | 1.0 | 1×0.05 | 1.5 | 1.8 | 16.7 | 18.3 | 616 | 681 |
| 7×10 | 7/1.35 | 1.0 | 1.0 | 1×0.05 | 1.7 | 1.8 | 22.2 | 22.2 | 1025 | 1034 |
| 8×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.05 | 1.5 | 1.8 | 10.8 | 12.5 | 174 | 219 |
