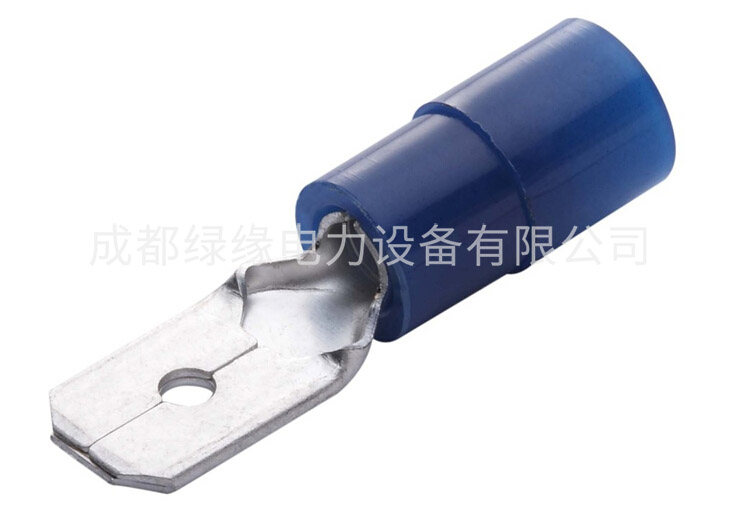

公預絕緣片形端頭
產品概述
公預絕緣片形端頭 產品廣泛應用于電氣自動化，電機儀表、計算機、機床、石油化工、汽車制造、紡織機械等。本公司所生產的端子采用99.90%的純銅參照美國、日本、德國等先進工業國家的技術標準。按ISO 9001管理體系組織生產制造，尾部縫處焊銀，表面鍍錫，內孔制有羅紋線，提高電氣連接的可靠性。
按國際通用色別區分等特點，電連接的性能可靠、安全、美觀，適應現代工業的技術和配套要求。
公預絕緣片形端頭型號參數：
| 導線截面:0.5 - 1.5mm2(美國線規 22 - 16 ) ******電流:Imax = 10A | ||||||||
| 型號 | NEMA TAB(mm) | 材料厚度 | 尺寸((mm) | 顏色 | ||||
| B | dφ | Dφ | L | H | ||||
| MDD 1.25 - 110(5) | 0.5 x 2.8 | 0.5 | 2.8 | 1.70 | 4.3 | 17.7 | 10.0 | 紅 |
| MDD 1.25 - 110(8) | 0.8 x 2.8 | 0.8 | ||||||
| MDD 1.25 - 187(5) | 0.5 x 4.75 | 0.5 | 4.75 | 1.70 | 4.3 | 20.0 | ||
| MDD 1.25 - 187(8) | 0.8 x 4.75 | 0.8 | 4.75 | 1.70 | 4.3 | 20.0 | ||
| MDD 1.25 - 250 | 0.8 x 6.35 | 0.4 x 2 | 6.35 | 1.70 | 4.3 | 21.0 | ||
| 導線截面:1.5 - 2.5mm2(美國線規 16 - 14 ) ******電流:Imax = 15A | ||||||||
| 型號 | NEMA TAB(mm) | 材料厚度 | 尺寸 | 顏色 | ||||
| B | dφ | Dφ | L | H | ||||
| MDD 2 - 187(5) | 0.5 x 4.75 | 0.5 | 4.75 | 2.3 | 4.3 | 20.0 | 10.0 | 藍 |
| MDD 2 - 187(8) | 0.8 x 4.75 | 0.8 | 4.75 | 2.3 | 4.3 | 18.5 | ||
| MDD 2 - 250 | 0.8 x 6.35 | 0.4 x 2 | 6.35 | 2.3 | 4.3 | 21.0 | ||
| 導線截面:4 - 6mm2(美國線規 12 - 10 ) ******電流:Imax = 24A | ||||||||
| 型號 | NEMA TAB(mm) | 材料厚度 | 尺寸 | 顏色 | ||||
| B | dφ | Dφ | L | H | ||||
| MDD 5.5 - 250 | 0.8 x 6.35 | 0.4 x 2 | 6.35 | 3.4 | 5.7 | 25.0 | 13.0 | 黃 |
